iPhone Duo 拆解：最好修的折叠机，屏幕仍是硬伤

苹果首款折叠 iPhone Duo 终于上了 iFixit 的拆解台。部分用户还没完成设置，屏幕就先出了问题。

经过十五年专利和传闻，iPhone Duo 终于面世，维修店可能很快就要迎来第一批顾客。已有用户报告折痕处出现裂纹和亮线。苹果目前提供换机，但保外内屏损坏要价 999 美元。所以我们当然要拆开看看里面发生了什么。

折痕有一层很好的伪装

所有折叠屏都会反复折叠。材料在循环机械应力下会疲劳，时间久了，折痕处出现痕迹并不奇怪。让一块折叠 OLED 在完全展开时看起来平整，是真正的工程魔术，目前没有折叠屏手机彻底解决这个问题——Duo 也不例外，不管多少粉丝说它「无折痕」。

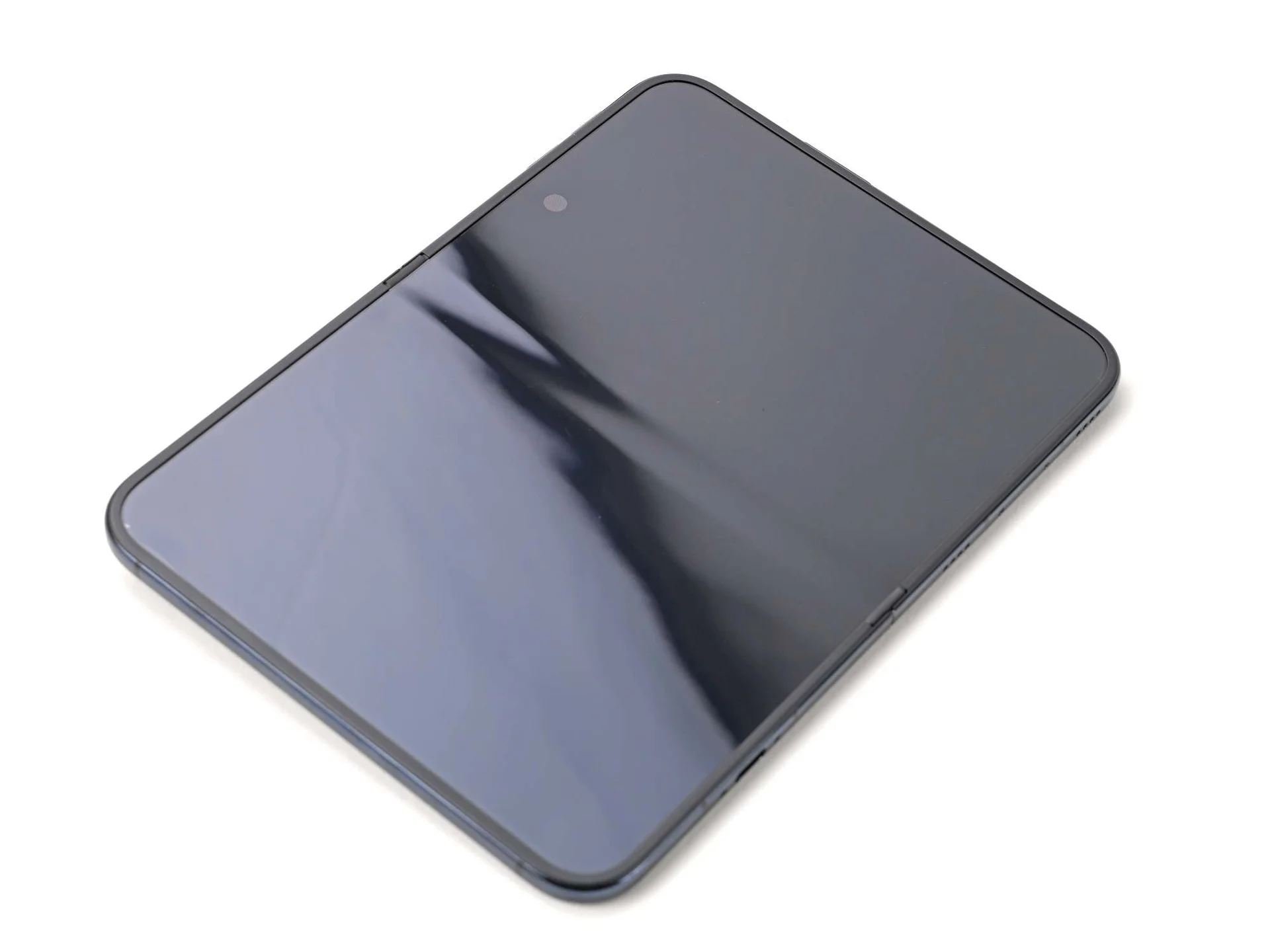

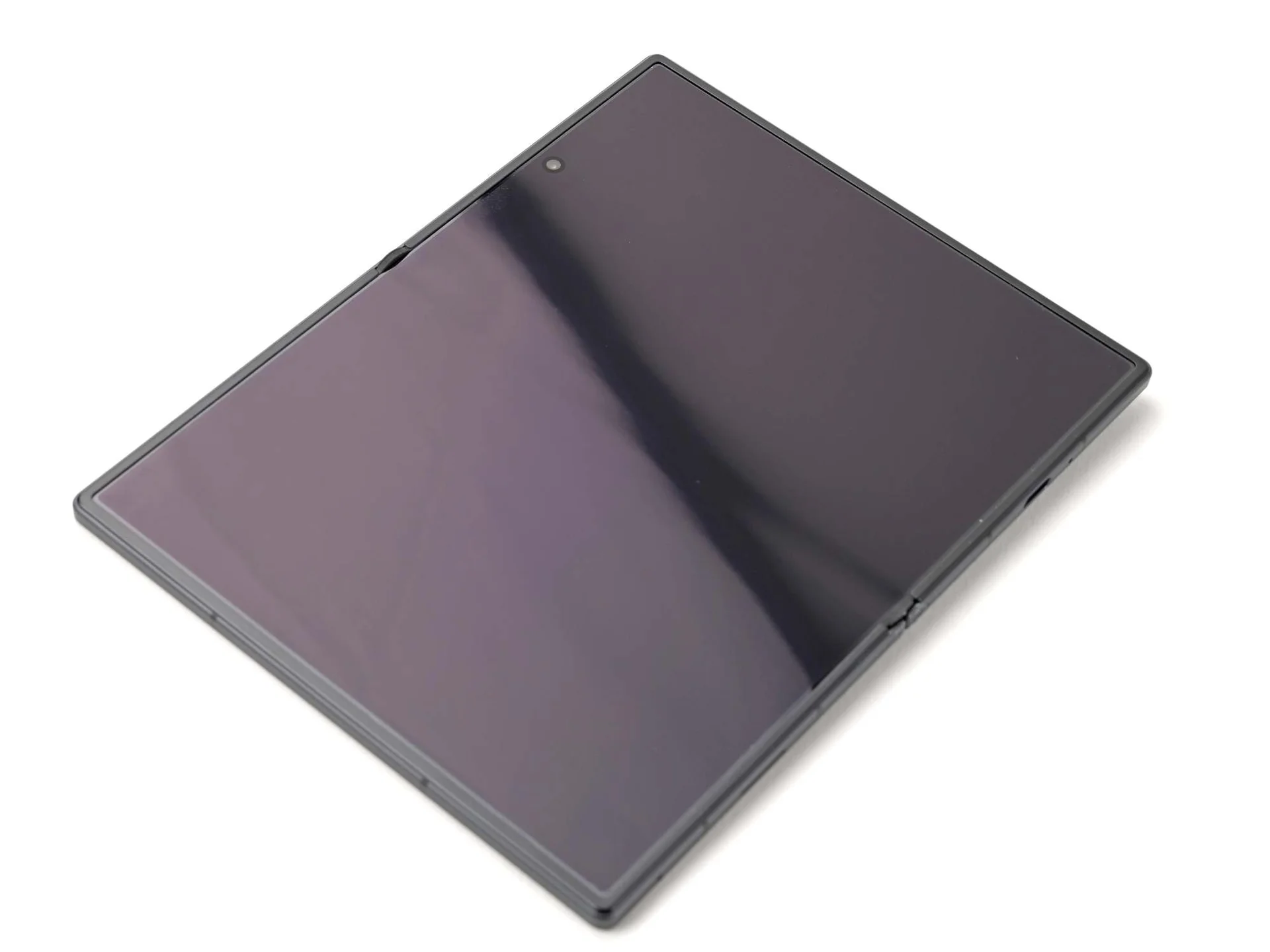

Duo 的内屏确实看起来相当平滑。铰链和支撑层帮助它展平，而哑光纳米纹理把反射光打散，进一步掩盖折痕。

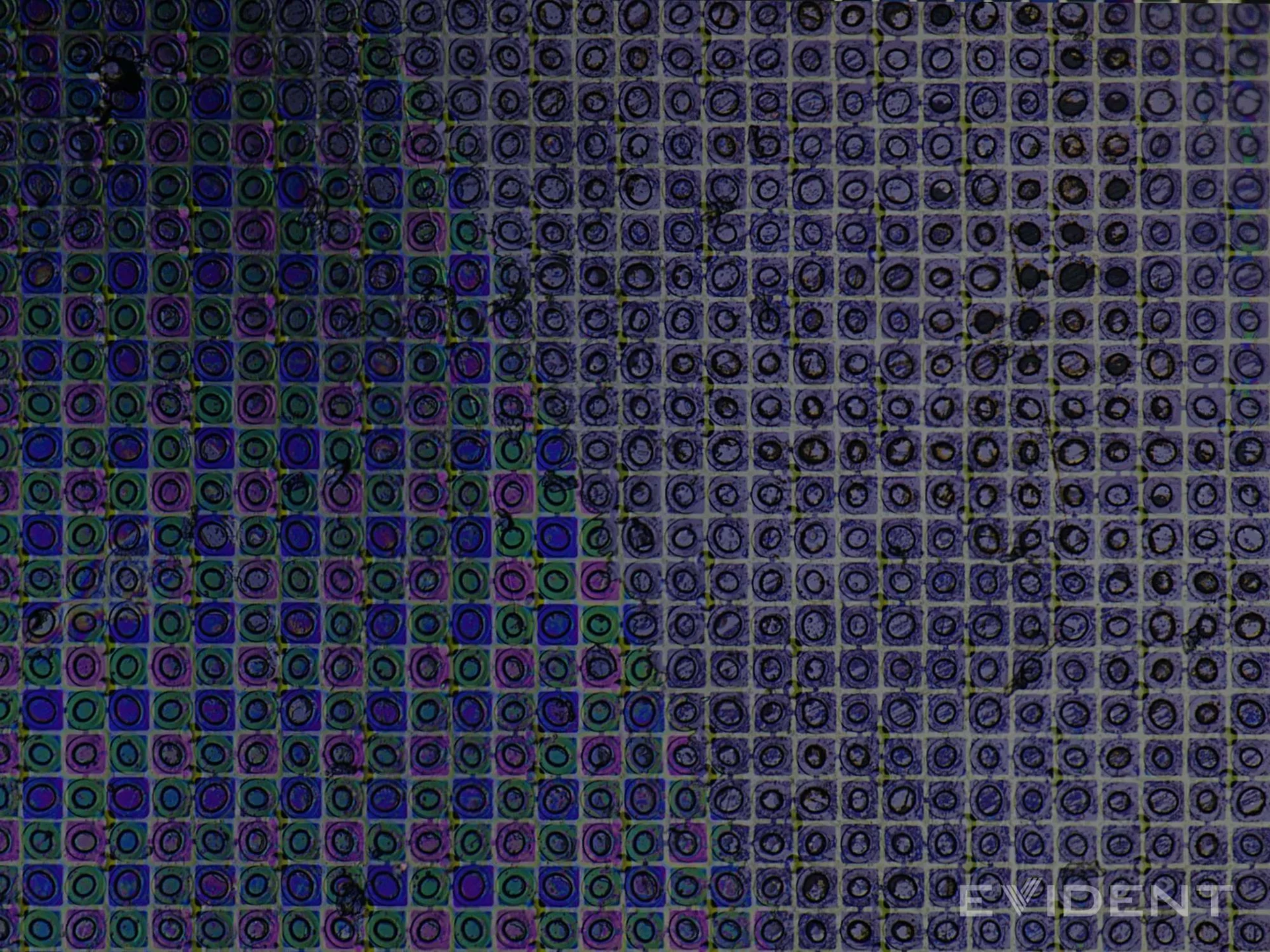

在显微镜下，这层表面像紧密排列的微小圆凸，有点像气泡膜。它们散射光线，让屏幕上的反射变得柔和。

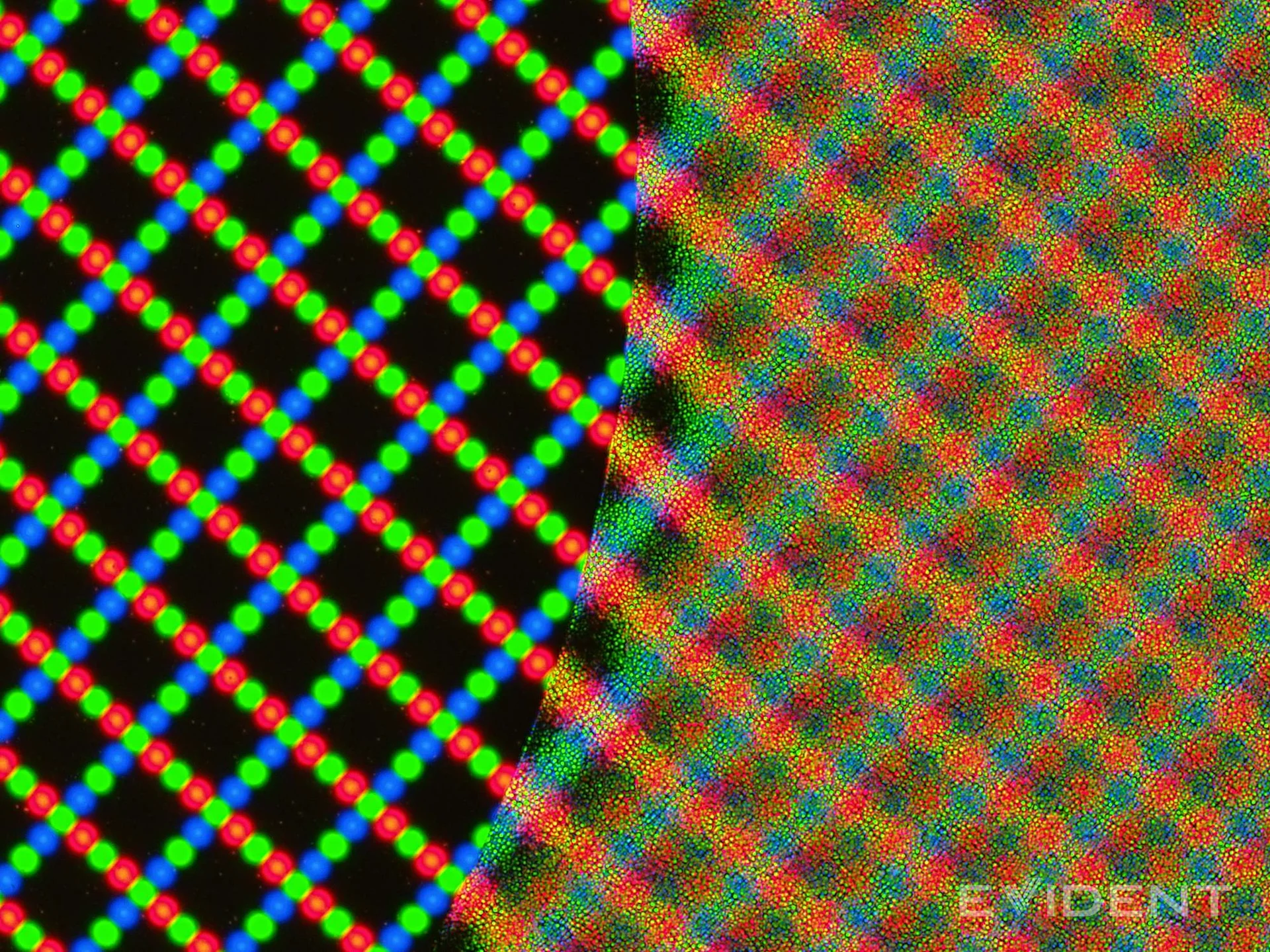

放大相机开孔就能看到扩散效果：开孔内没有纳米纹理，像素清晰；周围有纹理的区域，像素网格被「气泡膜」模糊了。

光线在折痕处会发生弯折，打散反射有助于隐藏凹陷。把纳米纹理层去掉后，Duo 折痕处的反光和其他折叠屏差别就没那么大了。

左图是去掉纳米纹理的 Duo，右图是 Z Fold8。少了「气泡膜」伪装，Duo 的折痕甚至可以说比 Fold8 更明显。如果你偏偏喜欢亮面 Duo，也要注意：底下那层表面更容易刮花。

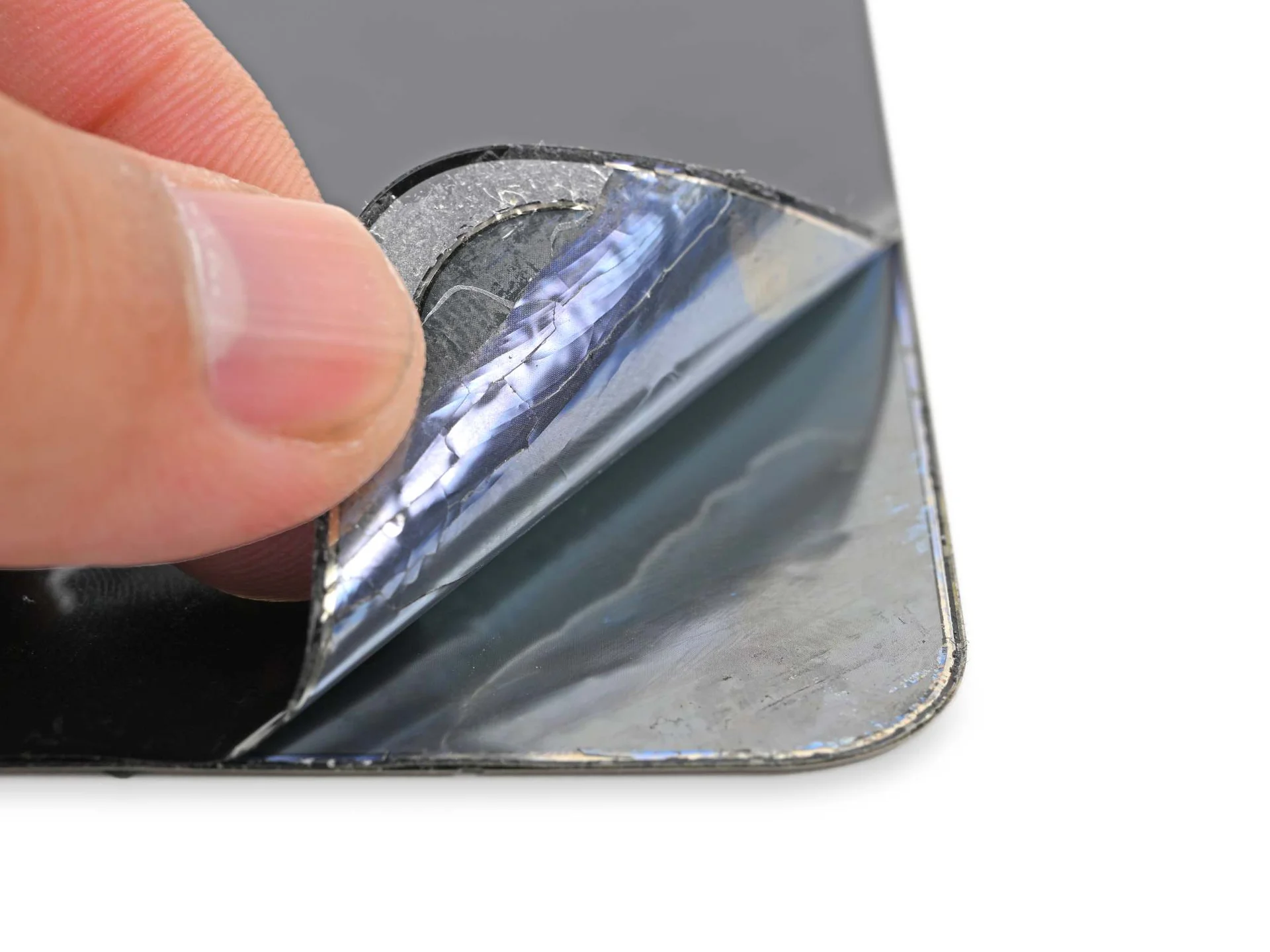

苹果此前在刚性屏幕上用过纳米纹理，包括 iPad Pro、MacBook Pro 和 Pro Display XDR。这次表面处理位于一层可更换的柔性聚合物覆盖层上，换掉它不必牺牲下面的 OLED。

当年评测者曾因撕掉看起来像屏幕保护膜的东西，把初代 Galaxy Fold 屏幕弄坏。现在这层覆盖层去掉后屏幕仍能工作，而且苹果提供了更换流程，值得肯定。不过这不是简单的 DIY 贴膜：官方流程需要专用夹具和精确对位，但能单独更换外层而不换整块 OLED，仍是实质进步。

保外覆盖层服务 49 美元，有 AppleCare 则 19 美元。这个价格不算离谱。真正吓人的是整块内屏：保外损坏 999 美元。iFixit 会尽快以尽量低的价格出售替换屏，但零件本身复杂，不会便宜。

也别被视频里拆内屏的速度骗了。我们估计，普通 DIY 玩家更换 Pixel 10 Pro Fold 内屏要 3 到 5 小时；Duo 会快一些，因为不用拆到另一侧断开显示排线。但即便有苹果手册里的专用夹具，大量胶水操作仍然精细又繁琐。

为什么有些像素是椭圆形

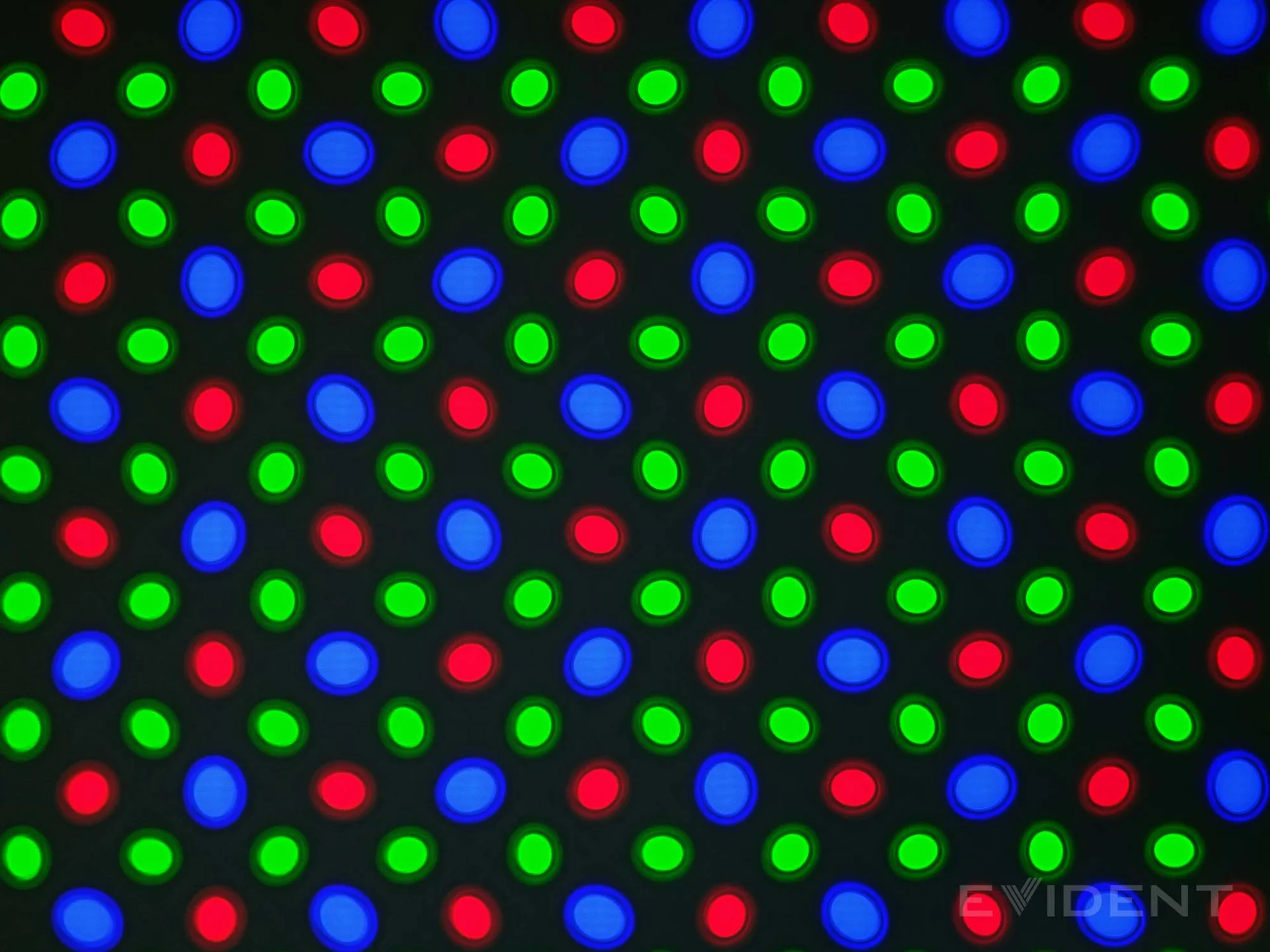

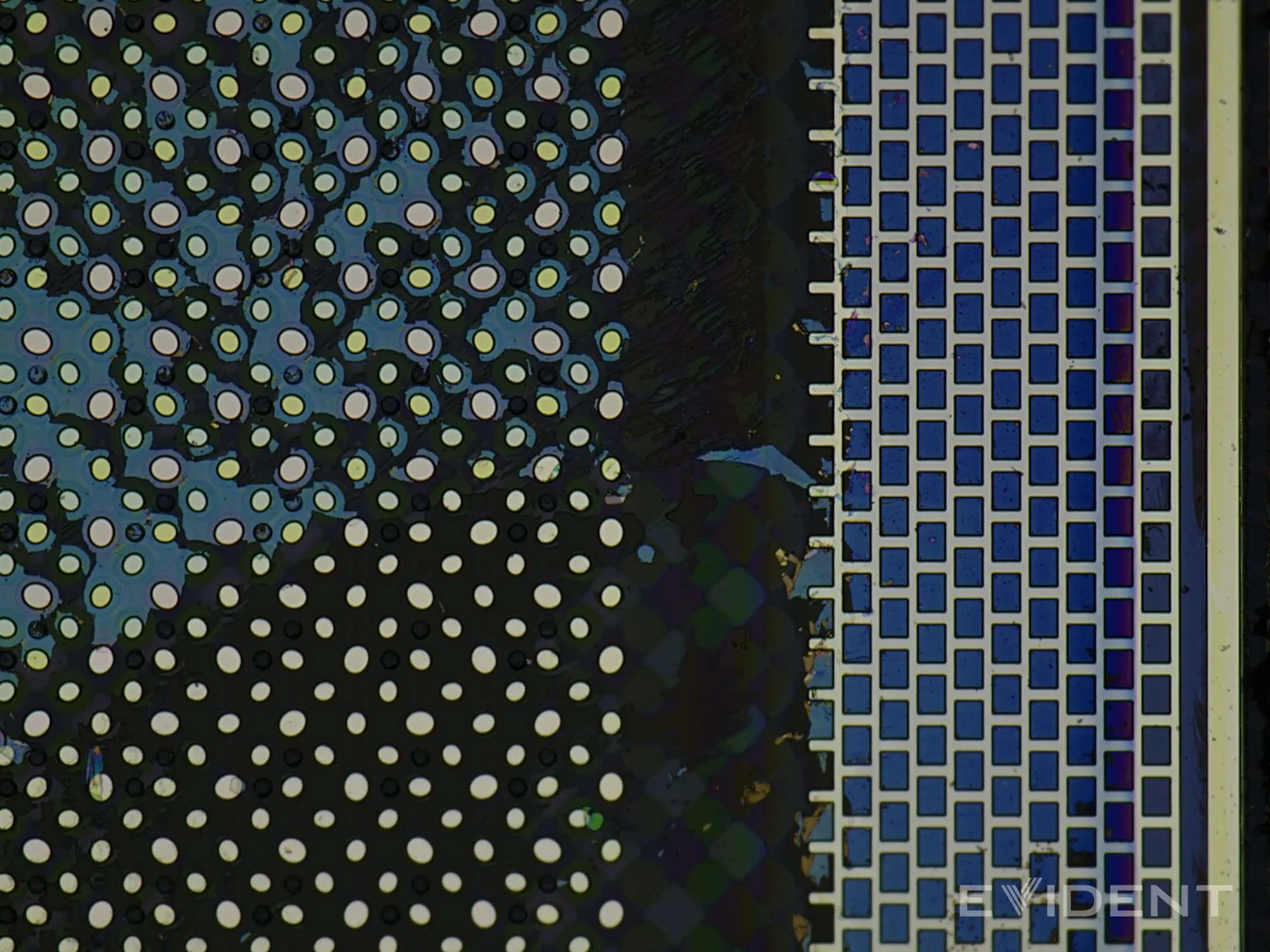

越过纳米纹理继续放大到子像素，我们发现苹果藏折痕的另一个线索：部分红、绿、蓝像素呈椭圆形，长轴方向还不一样。

椭圆子像素并不新鲜。DisplayMate 早在 2013 年就拍过三星 Galaxy S4 的椭圆像素，但三星的排列很规则。Duo 的椭圆像素则有点「摇摆」。奇怪。

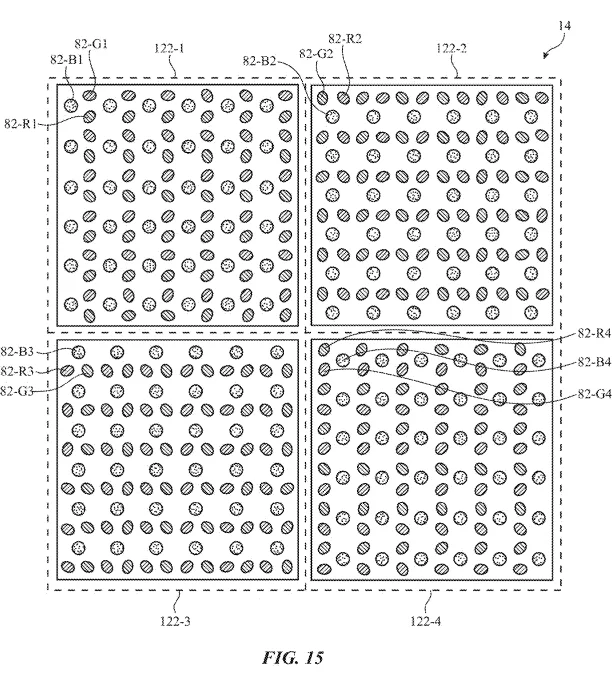

苹果一项关于降低衍射伪影的专利申请给出了解释：通过改变子像素形状和方向，让反射光形成不那么显眼的图案。这是一种几何抖动，打破重复图案，避免光学伪影互相叠加。

专利还解释了为什么很难从显微镜照片里看出方向规律：显示屏被划分为多个区域，每个区域有自己的图案。苹果称，通过区域内和区域间的旋转，每个子像素可能有「至少 32 种不同位移」。

这可能是藏折痕拼图的另一块：压制屏幕深处原本会把视线引向折痕的反射。

苹果如何控制弯折

所有厂商都在设法减轻屏幕应变，避免折痕加深，而铰链设计是核心。Duo 为弯折留出了弧形空间。2020 年我们拆过的摩托罗拉 Razr 已经把柔性屏收进铰链内的弯曲空间，之后几乎所有折叠屏都采用类似的水滴方案，Duo 也是如此。

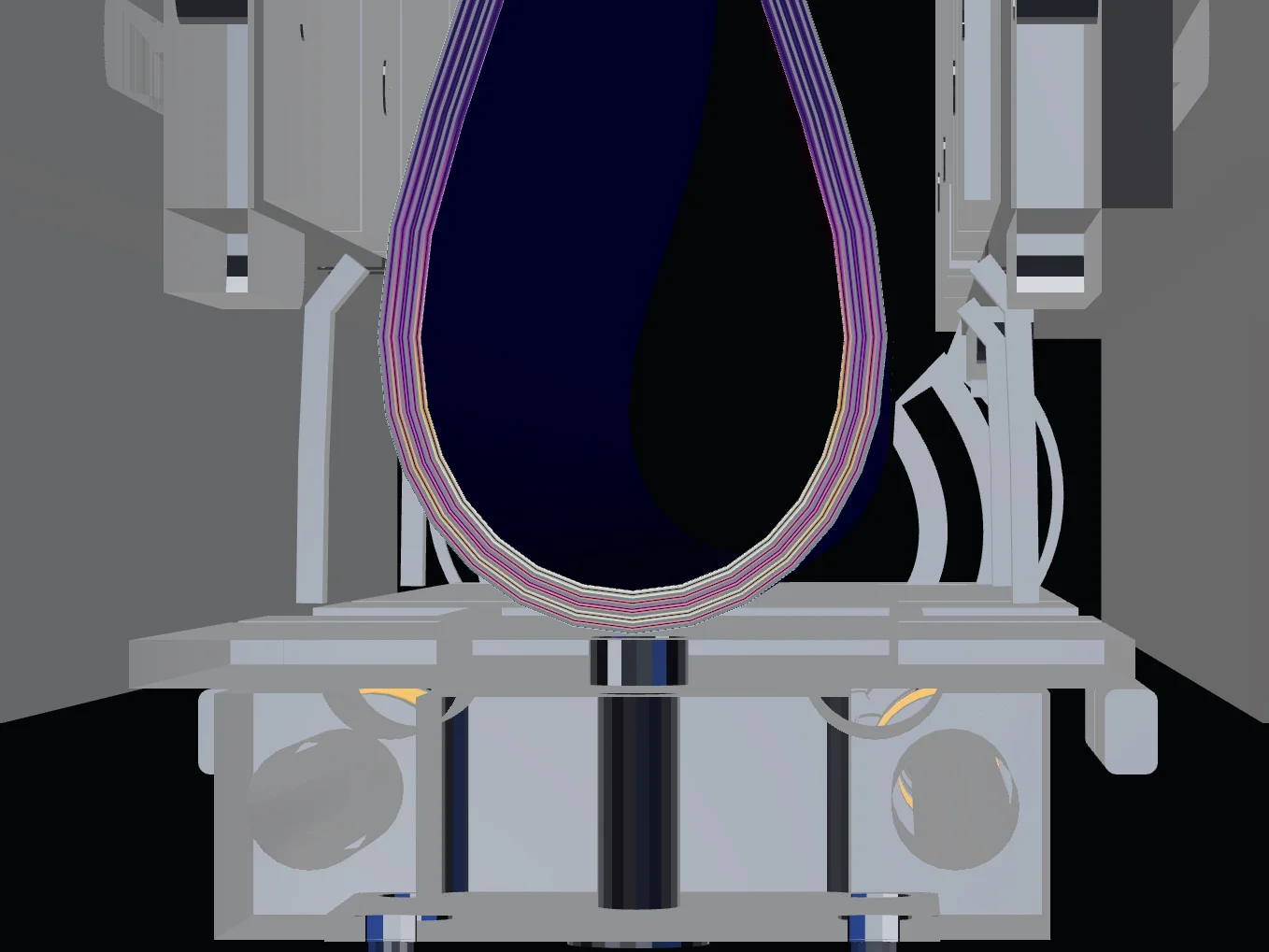

我们的 3D 模型显示，Duo 完全折叠时手机两边贴合，但屏幕在铰链内部仍保持柔和弯曲。

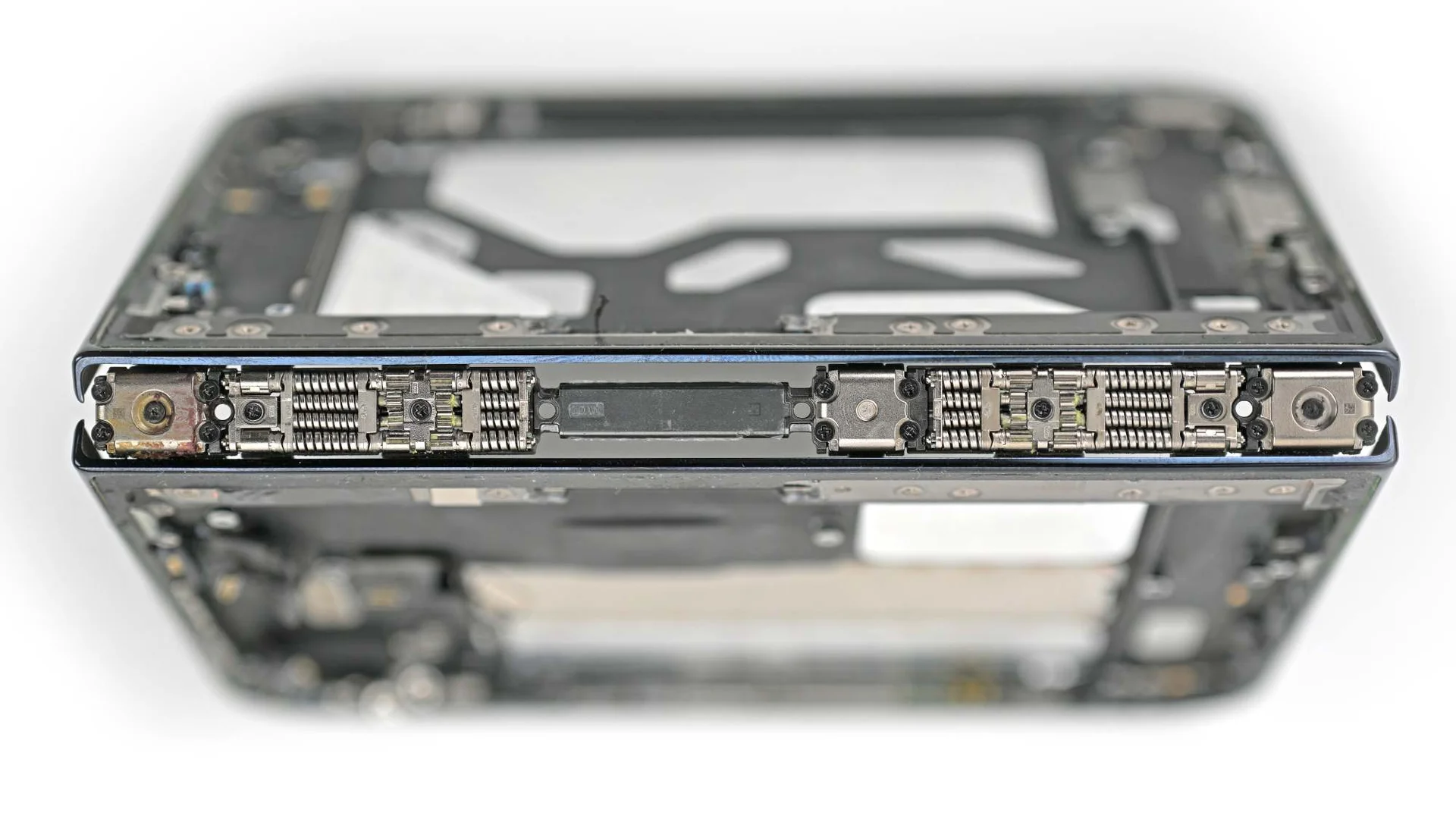

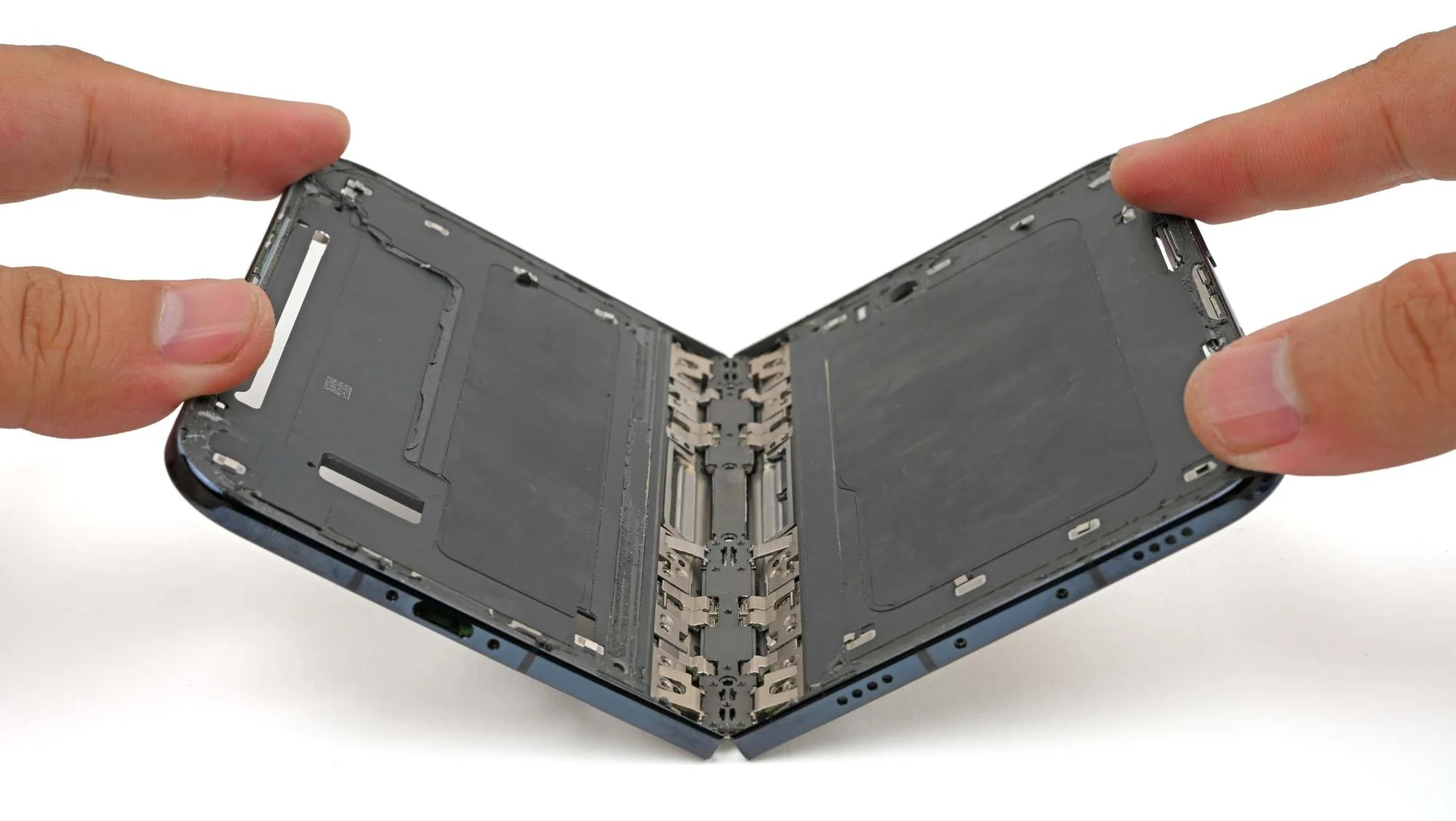

苹果还用齿轮、弹簧和一系列金属关节控制弯折。其铰链专利描述了联动关节，每个关节只能在有限角度内旋转，类似金属表带。

铰链内部的弧形导轨让关节运动时，仿佛转轴位于上方的屏幕内部。目标是弯曲屏幕，同时减少拉伸或挤压。

一串金属关节分担折叠动作。

弹簧抵消一部分弯折屏幕所需的力，也有助于铰链停在你想停的位置。

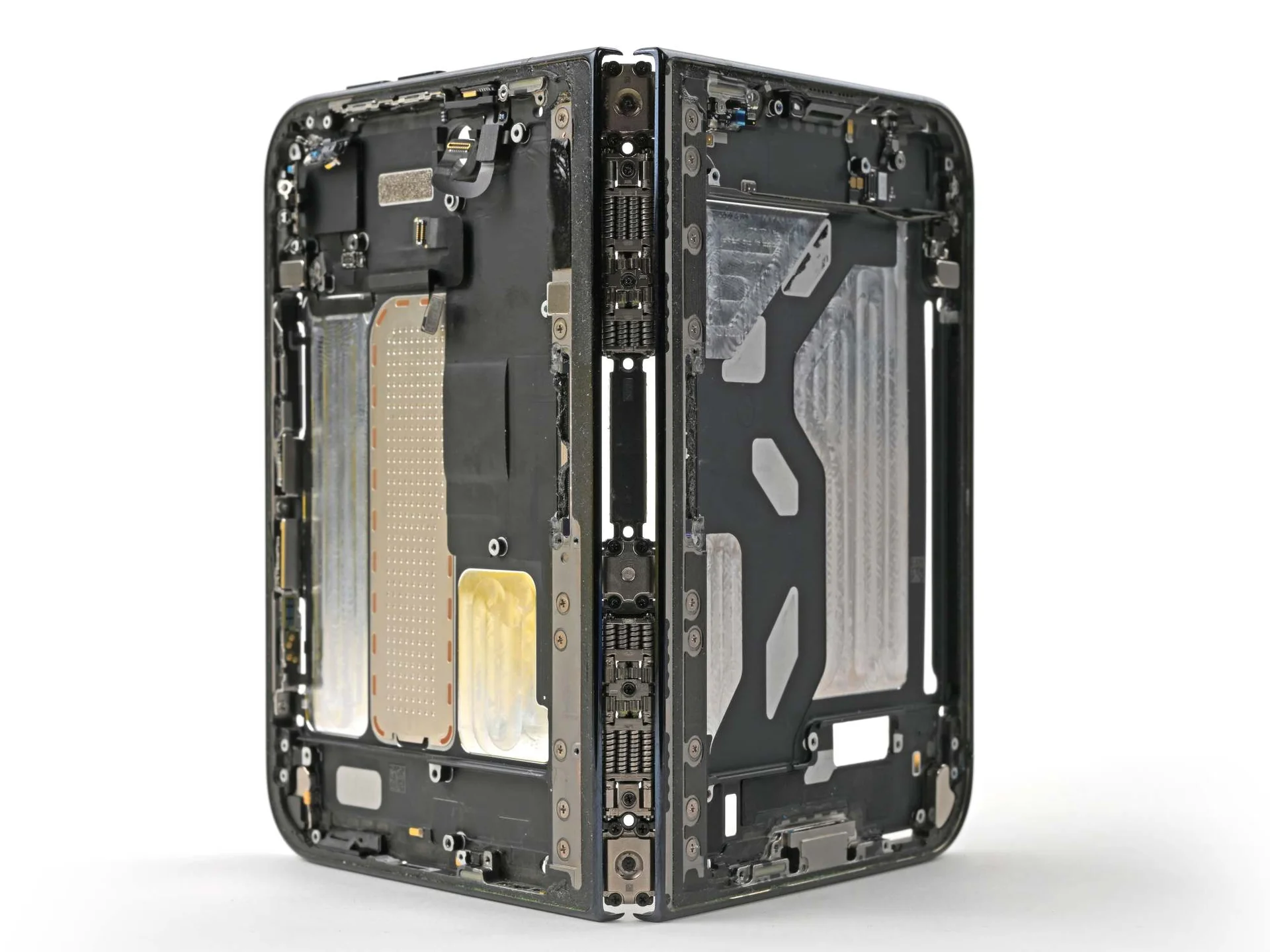

Duo 不是第一款能停在多种角度的折叠屏，但即便拆到只剩骨架，它的弹簧和齿轮系统仍能相当有效地工作。

铰链内的同步齿轮让联动关节在折叠时一起运动。谷歌在 Pixel 10 Pro Fold 上选择了不同方案，用联动、弹簧加载的凸轮取代同步齿轮，以节省空间并避免齿轮齿损坏导致故障。但齿轮可预测，也可控制：苹果专利解释了不同齿轮比如何让某些关节弯得更多，从而在一处收紧曲线，在另一处保持平缓。

苹果称屏幕包含十多层超薄层和胶粘剂，折叠时各层可以滑动。

这就像弯一叠纸：外侧纸张的行程比内侧更长。Duo 的显示层也需要这种自由度，同时还要有足够支撑，承受手指按压展开的屏幕。

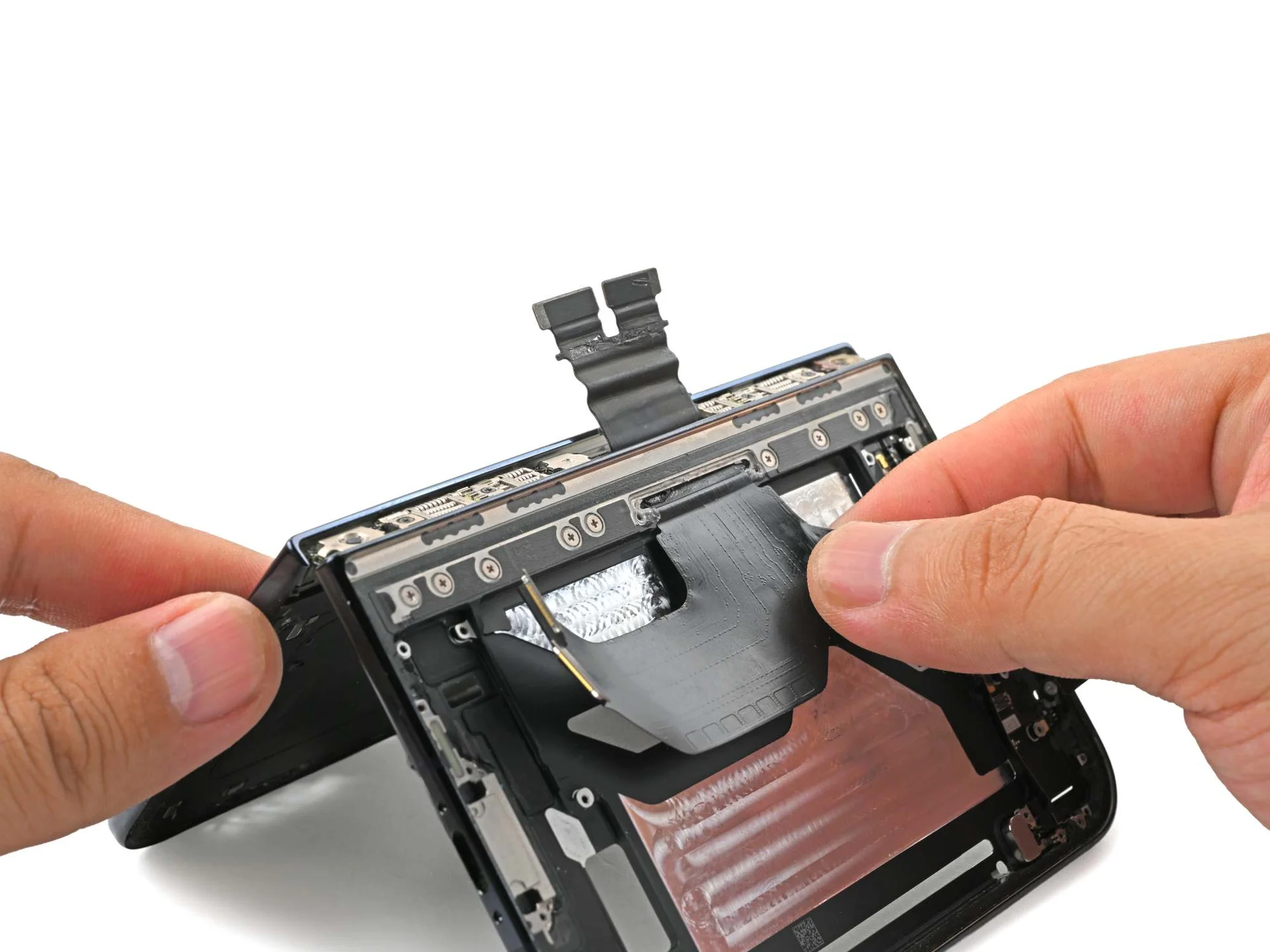

连接两半机身的是手风琴式折叠排线，它要适应手机的开合。这根细排线责任很大：Duo 只有一侧有充电基础设施，一块电池要通过它充电；它还要跨过缝隙传输大量视频和音频数据。

早期碎屏可能不是排线

那么，这根手风琴排线会不会是用户屏幕损坏的元凶？折叠屏跨轴排线一直是重点怀疑对象，但这次的症状指向别处。

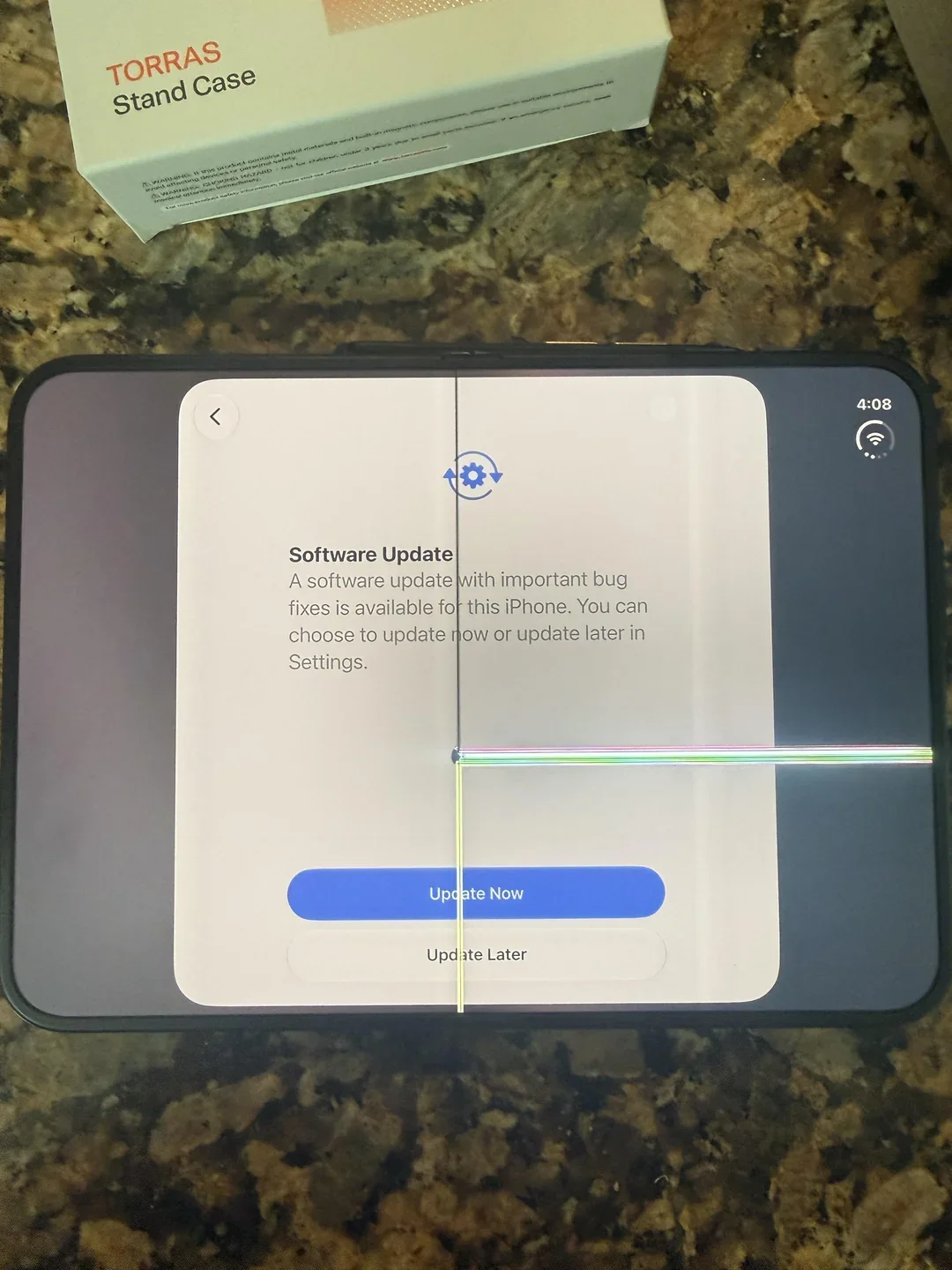

用户描述，开合设备时听到一声响，然后折痕处出现一条向下延伸的小线，屏幕上出现一条横向亮线。有人购机六小时内遇到，有人还没完成设置就中招。

还有用户收集了多台设备的类似损坏照片，MacRumors 论坛也有更多报告和讨论。

损坏的实际面积可能没有看起来那么大。部分受影响用户说，肉眼看不到屏幕或铰链还有其他问题，这并不奇怪：微小电气连接上的局部故障，可能影响整行或整列像素。

为了看折叠时应力在哪里累积，我们根据拆解视频、专利和 CT 扫描搭建了 3D 铰链模型，再和报告的损坏位置对比。断点集中在跨轴排线缺口到铰链中央支撑的过渡区域。照片里的损坏并不正好在显示排线穿过铰链的位置，而是稍低一点，那里有多条边缘交汇，并改变了薄显示屏在弯折时的支撑方式。

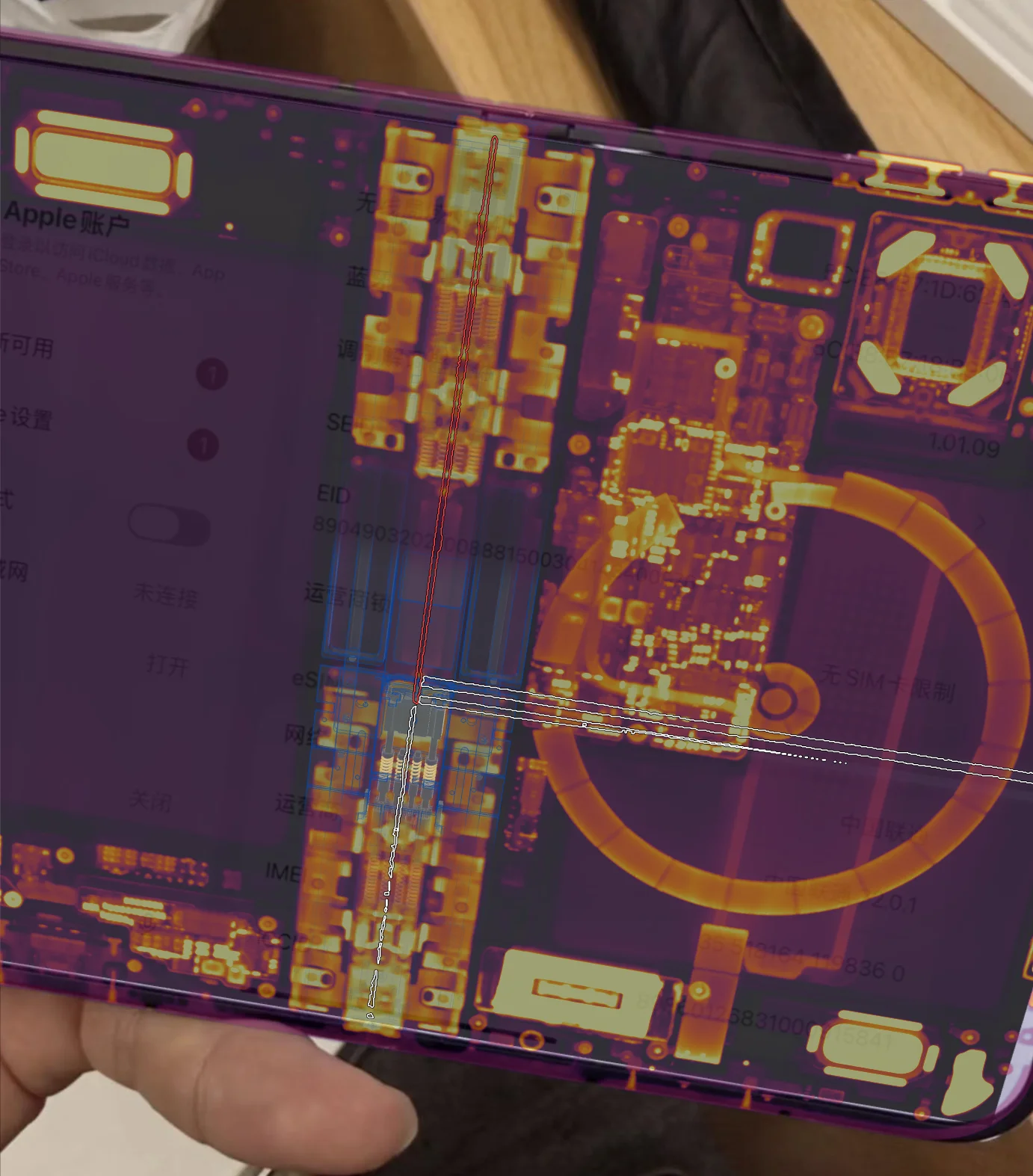

把 CT 和铰链模型叠在一张碎屏照片上：横贯屏幕右侧的白线是损坏像素行，沿铰链向下的白线是损坏像素列，它们相交的位置就在显示排线穿过铰链中心的下方。

这么多边缘在同一处交汇，意味着可能的原因很多。中央转轴看起来和铰链其他部分不同。它会不会卡住？或者别的部件卡住？

一种可能的解释来自我们的闭合模拟：中央支撑条没有下降到足够低的位置，屏幕的弧形折弯压到它上面，在报告中的断裂位置附近形成小的应力热点。

想自己探索假设，可以查看 iFixit 用 Lumafield Neptune 扫描仪做的交互式 CT，观察铰链支撑、排线和附近组件如何在屏幕下方配合。

铰链还是会「嘎吱」

我们多年来一直用荧光粉尘追踪折叠屏的进尘路径，最近也拆过 Galaxy Z Fold8 和 Pixel 11 Pro Fold。

粉尘比典型海滩沙更细，但和办公室灰尘相比，很多颗粒尺寸相近。荧光能帮我们追踪颗粒最终去了哪里。需要说明，这不是 IP 测试；IP 认证衡量水和颗粒进入设备「外壳」的情况，而折叠屏的铰链机构似乎不在其覆盖范围内。

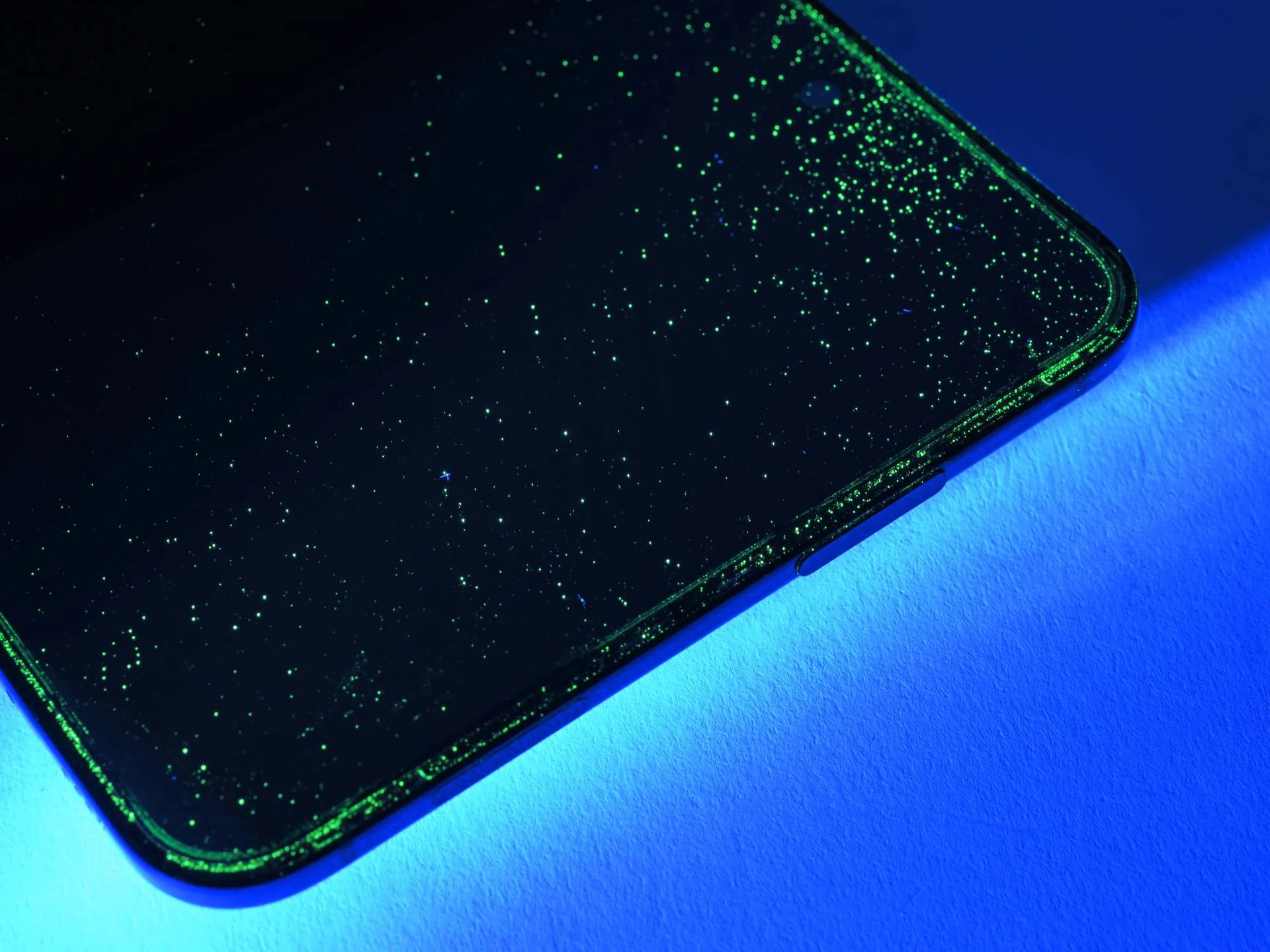

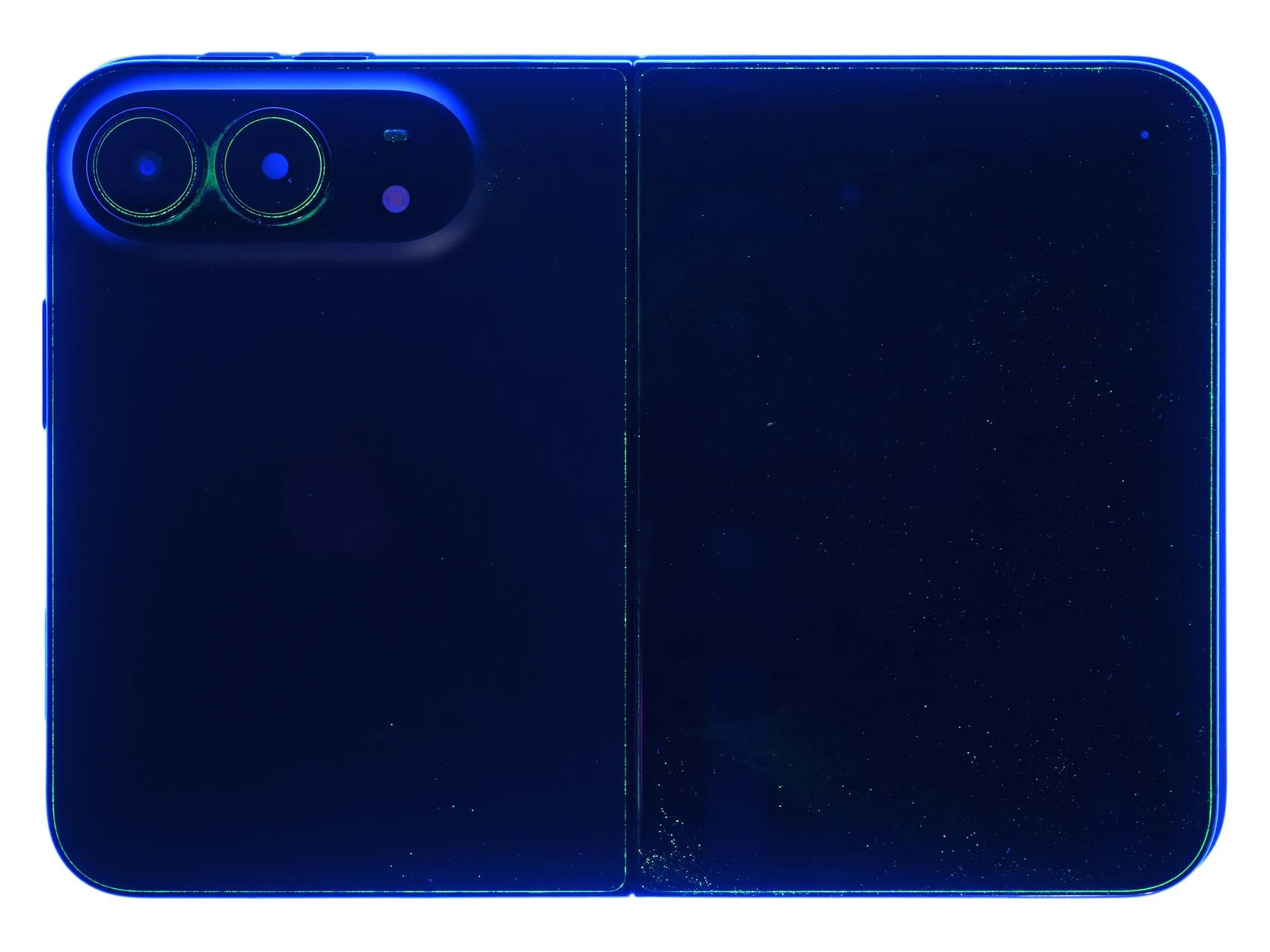

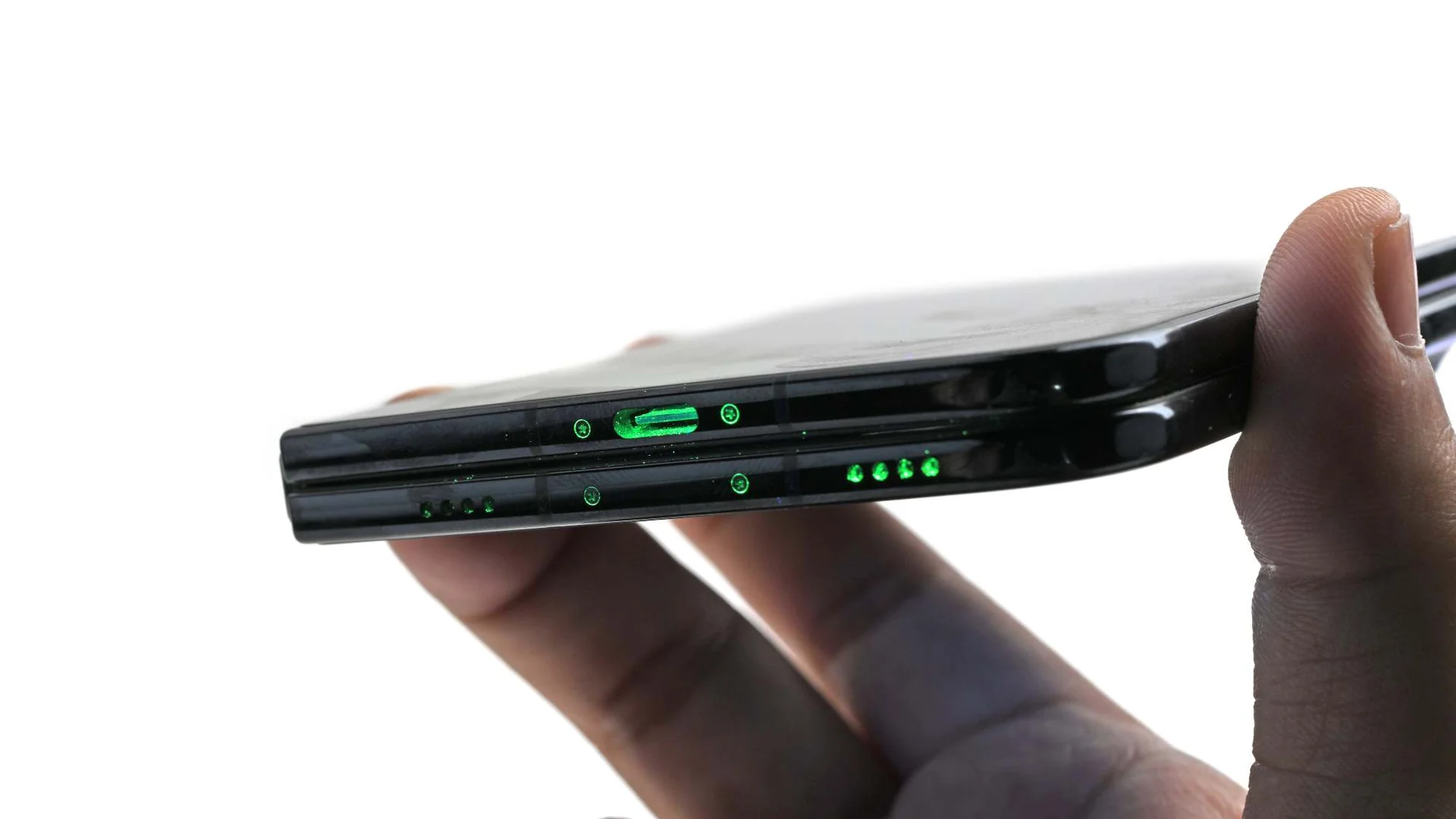

我们把 Duo 放进荧光粉袋子里，反复开合，再拆开追踪荧光。铰链开始嘎吱作响。

大部分粉末停在电子元件周围的胶粘屏障外。但我们在开口、网布和饰条附近发现了痕迹，一些粉末到达了铰链运动部件。

Duo 收集到的可见粉末比之前的 Fold8 和 Pixel 11 Pro Fold 测试少，但足以让铰链嘎吱。清洁或更换这些运动部件，意味着要拆掉柔性显示屏及其支撑结构。我们本希望苹果能解决这个问题，可惜 Duo 似乎和折叠表亲一样怕沙。

拆解友好之处

至少在一个项目上，Duo 轻松胜过大多数折叠屏：内屏饰条。拆 Galaxy Z Fold8 时，内屏周围饰条一碰就碎，还没摸到面板就多了个坏件。Duo 的饰条则让人松一口气。按照苹果流程，我们用撬棒把它弄松，解开卡扣，饰条完整取下。

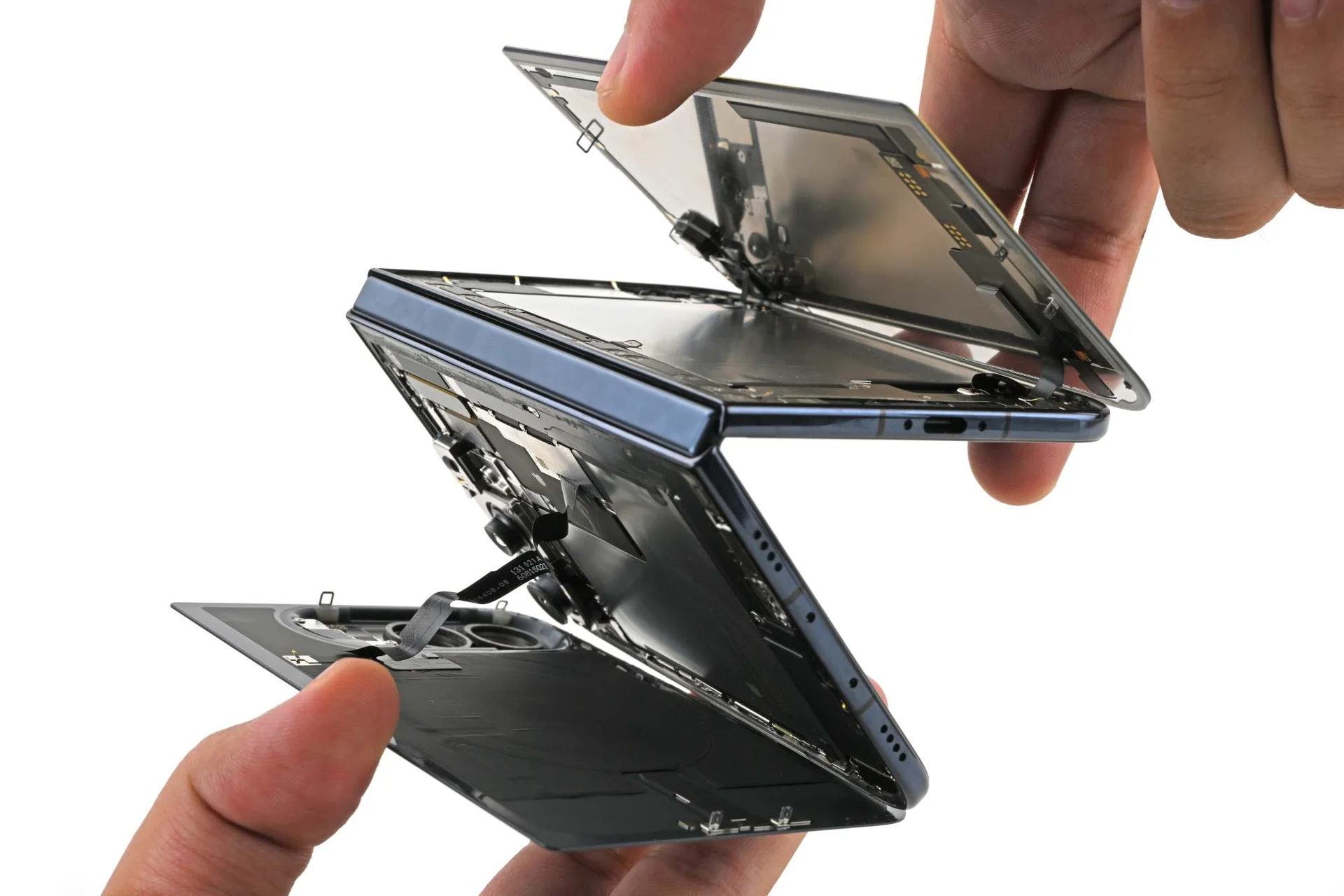

外屏也完整拆下，包括在 iPhone 18 Pro 拆解中给我们添了不少麻烦的塑料框。这点很重要，因为多项内部维修都需要经过外屏，没人希望换电池最后变成换屏幕。

外屏和背盖除了胶封，还有卡扣和螺丝固定。紧急情况下，这些紧固件能让你在等新胶时先把手机装回去，当然防水就别想了。

入口处当然是五角螺丝。我们不喜欢这种螺丝。更有「超级 iPhone」味道的是，这次有四个，而不是两个。

接下来是两块电池。这部分维修体验值得称赞。苹果把电解除胶粘剂用到了两块电芯上，效果很好。用 VoltClip 和 FixHub 或 9V 电池给释放标签通电，等一会儿，胶就松开了。

电芯取出时不需要令人心惊的弯折和撬动，降低了把常规维修变成刺穿电池的风险。

金属电池外壳也是一层保险。万一电解除胶失败，不得不用溶剂和撬棒，金属外壳能降低意外刺穿的概率，也就更不容易起火。Duo 的基本技术和旧 iPhone 相同，但每块电池有两条独立胶条，每条都有自己的标签。

两电池总容量 19.1 Wh：一块 7.5 Wh，另一块 11.6 Wh。取出后残胶很少。这是我们目前在折叠屏上见过最好的电池拆卸体验。

内部布局相当扁平，相机和充电硬件不需要太多额外拆解就能碰到。

这种扁平正是我们喜欢的。iFixit 给手机可维修性打分时，会画出为接触目标零件必须拆掉哪些部件的「拆解树」。树越扁平，绕路越少、工时越短、途中弄坏别的零件的概率也越低。iPhone Air 也有类似优点，Duo 借用了这种扁平策略。

内屏下摄像头基本沿用 iPhone 18 Pro 屏下红外相机的做法：在像素图案中留出空隙，让自拍相机透过屏幕看出去。效果只能说一般，评测者称照片发糊，很多人表示会干脆不用这颗镜头。

好在手机还有三颗更能打的相机：4800 万像素 f/1.6 主摄、4800 万像素 f/2.2 超广角，以及 1200 万像素 f/2.2 外屏自拍相机，后者不用透过像素格栅。

三颗相机模组、四颗摄像头侧视。从左到右：一对后置相机、内屏自拍相机、外屏自拍相机。

逻辑板也异常扁平。自 iPhone 8 以来，几乎所有 iPhone 都用双层逻辑板，这里则是单层，一些功能交给单层 I/O 板。

不过拆解树还能更扁。一些元件仍埋在柔性排线下面，而且完成拆解需要五种不同螺丝刀。频繁换工具会拖慢维修，也更容易让准备不足的维修者卡住。

暂定 5/10 的可维修性评分

iPhone Duo 获得暂定 5/10 的可维修性评分，这是我们目前给折叠屏手机的最高分。

外屏能完整取下，电池能干净释放，小元件也比较容易碰到。苹果已经公布了维修手册。评分仍是暂定的，因为替换零件还没到，我们预计它们会通过苹果自助维修计划提供。

扣分主要来自内屏和铰链。更换它们工作量大，价格也可能让用户直接放弃维修。很多人因此选择 AppleCare+，如果你不介意多一项月费，这确实省心。早期屏幕故障报告说明，换内屏并不是遥远的可能性。

如果你想要一台好修的手机，我们仍会推荐传统手机——比如最新 Fairphone 又拿到了应得的 10/10。作为第一次尝试，苹果做得不错。单是电池易拆这一点，就值得出现在每一台折叠屏上。但我们仍会盯着苹果，要求它提供替换零件；也希望下一代 Duo 有更便宜的内屏和更容易维修的铰链。Duo 用户，还是好好保护那块屏幕吧，最好别再随身带「口袋沙」。
