旧笔记本上奇怪的7针S-Video接口

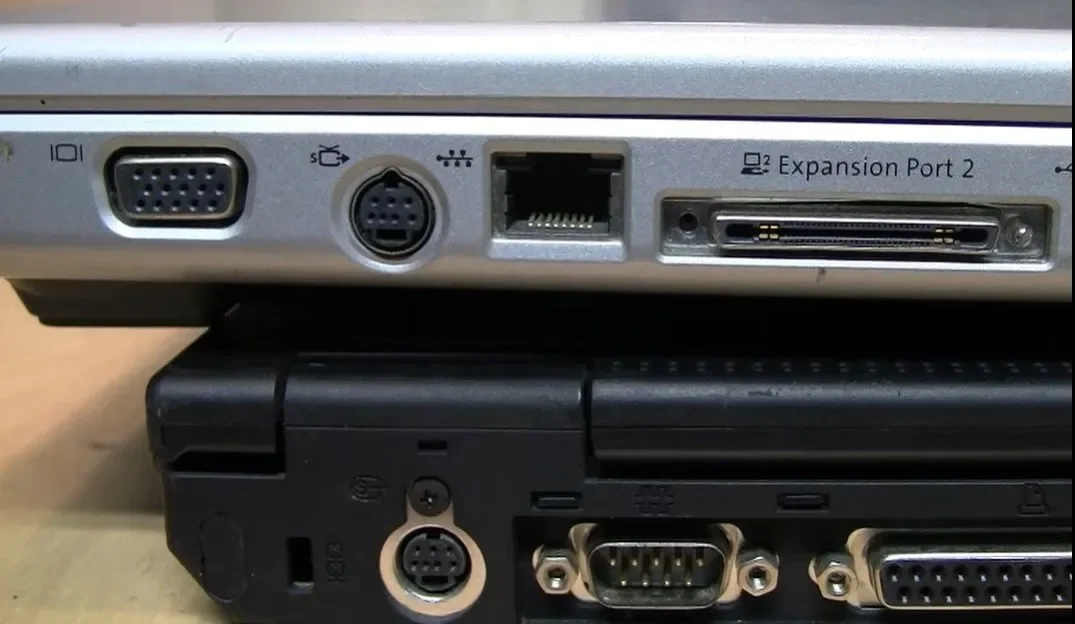

2000年前后的笔记本常常把能想到的接口都塞进机身，其中有一种不太起眼的圆形视频口：7针mini-DIN。它看起来像S-Video，核心也确实是4针模拟S-Video，但多出来的3针另有用途。

VWestlife在一段“考古”视频里梳理了这个接口。它的叫法并不统一，“S-Video+”是常见称呼，但不少资料只轻描淡写地说“可以插4针S-Video线”，对额外针脚避而不谈。

多数厂商的7针定义

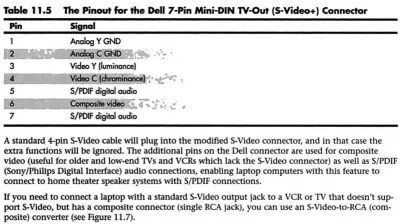

从收集到的机型看，大多数厂商的引脚定义大致相同，和图中戴尔接口的布局接近。除了4针S-Video，它还能输出复合视频，并带两路S/PDIF数字音频。后两者可以通过转接头引到全尺寸接口上，等于让一个圆口多承担了复合视频和数字音频输出。

苹果PowerBook G4的例外

苹果PowerBook G4又成了那个例外：它省掉了音频针脚，把复合视频信号放在第5针，最后两针完全不用。这样一来，拿着为普通PC笔记本准备的转接头去接苹果，不但得不到额外功能，还会被完全不同的引脚定义弄糊涂。

“只剩USB口”真的更好吗

原文结尾提到，后来笔记本转向“只剩USB口”让一切变好了；但作者反过来挑战这种说法：随便找一个USB-C口，光看外观，普通人能判断它到底支持哪些标准吗？接口统一了形状，却没有统一能力，混乱只是换了一种形式。
