拆开1985年神秘滤波IC：内部是开关电容

一颗没有清晰型号的陶瓷封装芯片，辗转到了 [Ken Shirriff] 手里。它最初由 [CuriousMarc] 在一盒旧芯片中发现，表面只有 1985 年第 47 周的生产日期、F1-10-5 字样，以及一个在常见 IC 数据库中查不到对应记录的标志。于是，[Ken] 决定打开这个 CDIP 封装，看看里面究竟是什么。

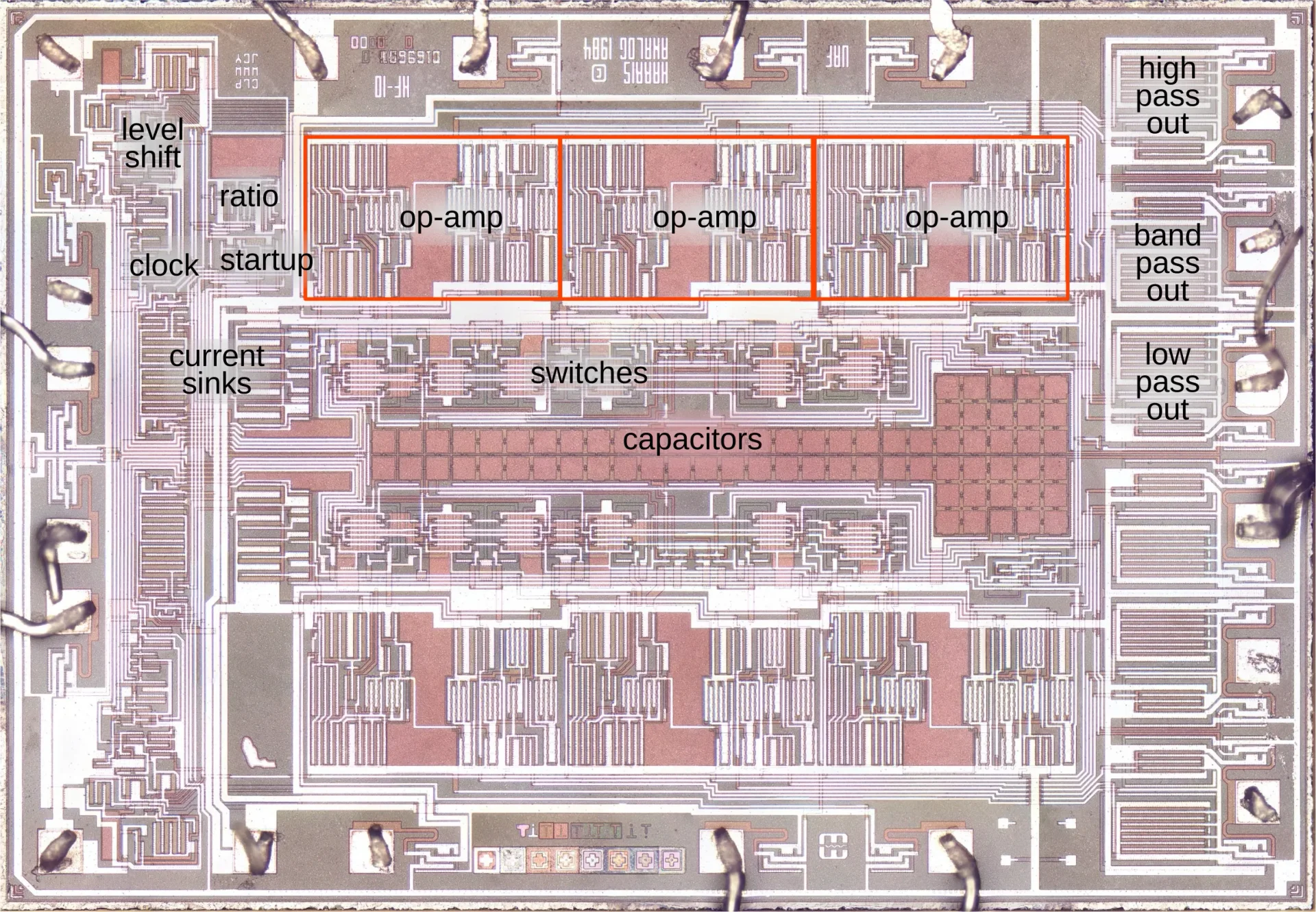

陶瓷外壳被锤子和凿子以近乎“手术式”的方式敲开后，裸片在显微镜下给出了答案：它是 Harris HF10，而 HF10 又是 National Semiconductor MF10 的一个变体。MF10 是一颗双开关电容滤波器；如今类似产品还能找到 TI 的 MF10-N，提供 PDIP 和 SOIC 封装，但 CDIP 版本已经不再生产。由于供货稀少，这类芯片可能很快就要从市场上消失。

用开关电容替代电阻

这类滤波器芯片可以通过配置电容网络，分别实现低通、带通或高通滤波。Ken 解释了其中的关键：在典型滤波器电路中，电阻被开关电容取代。

这么做有几个实际原因。其一，某些阻值下的电阻在芯片上占用的面积远大于电容；其二，固定电阻的阻值无法调整，而开关电容可以等效出可变的电阻，从而让滤波特性变得可调。芯片其余部分主要围绕开关控制和整体工作来设计。

从今天的角度看，这颗芯片像是 1980 年代模拟设计的一个切面。它在当时相当实用，尤其是在合成器等需要方便地调节滤波器的设备中。
