GOWIN 逻辑分析仪实战：探测 FPGA 内部信号

前几篇文章里，我们分别用 GOWIN 官方工具链和开源工具在 Tang Nano 20K 上做了尝试。开源流程的好处是能在下载到芯片前仿真、调试设计；而 GOWIN 工具里其实也藏着一个上手简单、能力不错的逻辑分析仪。这次先不急着点“运行”，而是把待测的 Verilog 设计拆开看看，再把它接到 GAO 上。

准备 GAO 配置文件

GAO 是 GOWIN 的逻辑分析仪配置。新建 GAO 文件时，工具会问不少选项，最终这个文件会在综合时把分析仪嵌进设计，并定义触发条件。经验规则如下：

• 工程里同时只能有一个 GAO 文件处于激活状态。
• 在 IDE 的 Design 标签里右键文件，可以把它禁用。被禁用的文件会带上红叉，不参与后续构建；需要时再启用。这样就能在多个 GAO 配置或多个 Verilog 源文件之间切换，比如测试版和发布版。
• 从零新建 GAO 文件时如果出现“Lite Mode”选项，基本可以忽略它，直接选 Standard Mode。通常也应使用 RTL 模式，这样看到的主要是自己定义的符号，而不是处理阶段插入的内部名字。

完整的 GAO 手册可以在 GOWIN 官网 找到；文末的视频则演示了配置和抓取过程。

用 Verilog 描述可探测的设计

Verilog 容易让人误入歧途：它看起来像编程语言，但实际上是在描述硬件。最关键的差别之一是时钟。大多数实用数字系统都靠时钟协调动作；异步逻辑并非不能做，但设计难度高得多，同步逻辑才是主流。

为什么需要时钟

理想情况下信号瞬间变化，现实中却受走线长度、电容、器件差异、温度等影响，到达时间并不一致。可以想象一辆“过度安全”的汽车：车门打开且发动机运转时切断点火。门信号和发动机信号若在不同时间到达与门，就可能在你刚点火后立刻熄火。更常见的数字例子是两个数相加：一个从 11 变到 22，另一个从 5 变到 10，期望看到 16 和 32，实际却可能短暂出现 27 或 21 这样的中间结果。

时钟的作用就是给组合逻辑留出稳定时间，然后在时钟沿统一采样。每个设计都有最长路径，它通常决定最高时钟频率：如果某段逻辑需要 1 微秒才能可靠稳定，时钟周期就不能短于这个时间。

示例设计与 IP

本文的示例仍然很简单：在 20K 板上驱动 LED。输入时钟为 27 MHz，因此需要计数大量周期后偶尔翻转 LED。设计还会用 IP 核搭一个 UART：默认把收到的字符回显；按下板上的用户按钮后，进入“字符加一再发”的模式；再按一次恢复回显。无论处于哪种模式，按下按钮时都会先发送一个星号。

按钮信号不能直接进同步逻辑：它没有和时钟对齐，机械触点还会抖动。例如按下时可能产生一串快速通断，几毫秒后才稳定。示例里的 debounce 模块同时做消抖和时钟同步。

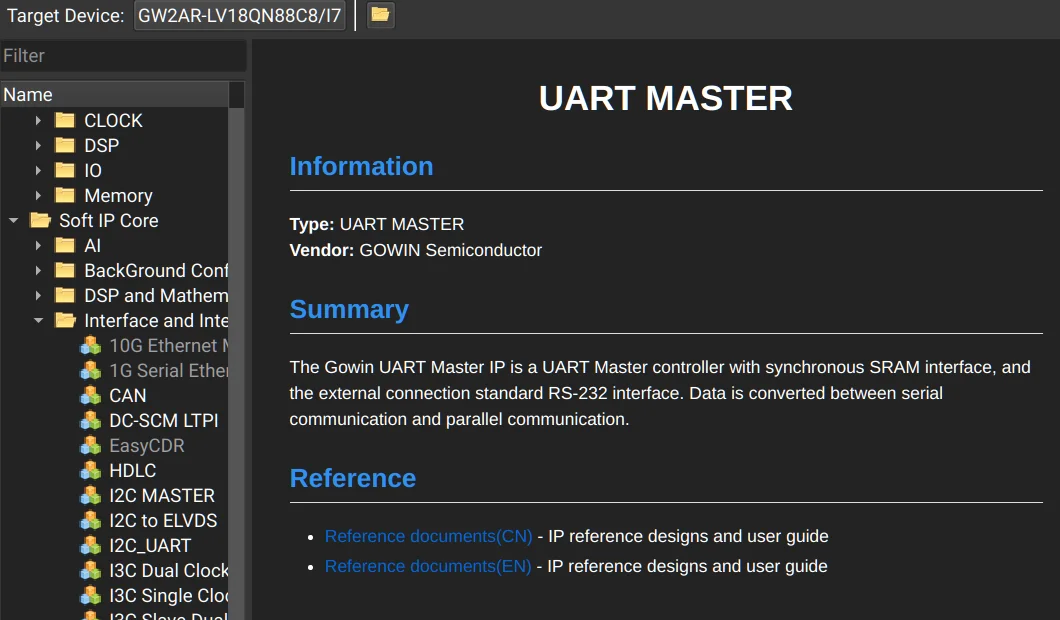

GOWIN 的 IP 生成器提供多种选择，并链接到对应文档。

UART 核原本更偏向与微处理器配合，这里为了简化用法做了一点“作弊”式连接。IP 可以从 Tools 菜单的 IP Core Generator 插入工程。

模块、端口与赋值

源文件开头常见这样一行：

default nettype none

它能让拼写错误立刻暴露。否则，像把 count 误写成 countt 这样的笔误，Verilog 可能不报错，而是默默创建一根新线。不过 GOWIN 的部分 IP 期望默认网络类型是 wire，所以在文件末尾还要恢复：

default nettype wire

led 模块通过 #() 暴露参数，复用时可以改时钟频率和闪烁间隔；仿真时就能用慢时钟和短间隔，而不必沿用板上的默认值。模块内部用 localparam 和 $clog2 计算计数器位宽。wire 用来连接，reg 则是 Verilog 变量，并不必然等于触发器。它们除了 0/1，还可能取 X（未知）或 Z（高阻）等值；SystemVerilog 的 logic 又是另一套写法，但读懂传统 Verilog 仍然很重要。

消抖模块的实例化大致如下：

debounce #(
  .CLOCK_FREQUENCY (CLOCK_FREQUENCY),
  .DEBOUNCE_MS (10)
) button_filter (
  .Clock (Clock),
  .reset (reset),
  .noisy_button (pushbtn),
  .clean_button (button)
);

这里把时钟频率和 10 毫秒消抖时间传进去，输出一个干净、已同步的按钮信号。assign 语句则像导线，把某个表达式直接接到 wire 上；UART 实例化虽然端口更多，本质上仍是把输入、输出和常量连起来。例如 uart_rx_ready_n 变低时，可以从 uart_rx_data 读取字符；发送侧也有类似的握手信号。

always 块与赋值方式

文件里还有几个 always 块。先看最简单的 LED 翻转逻辑：

always @(posedge Clock) begin
  if (reset)
    led_state <= 1'b0;
  else if (interval_tick)
    led_state <= ~led_state;
end

这段代码推断出一个在 Clock 上升沿触发的触发器：复位时把 led_state 清零，否则在 interval_tick 有效时翻转。led_state 只应在这个 always 块里赋值。更重要的是使用非阻塞赋值 <=，而不是阻塞赋值 =。

如果在时钟块里写 =，Verilog 会按顺序立即求值，可能推断出意料之外的锁存器，既不是想要的功能，也会让器件实现变得低效。非阻塞赋值则表达“在时钟沿采样旧值，块结束后统一更新”：同一个 always 块里读到的都是时钟沿之前的值，最后一次 <= 赋值生效。这样更接近实际触发器行为，也能避免奇怪的锁存结构。

亚稳态与同步

触发器并非理想器件，它有建立时间和保持时间。数据必须在时钟沿前的一段窗口内稳定，并在时钟沿后继续保持一段时间，否则触发器可能进入亚稳态，输出既非 0 也非 1，甚至短暂振荡。

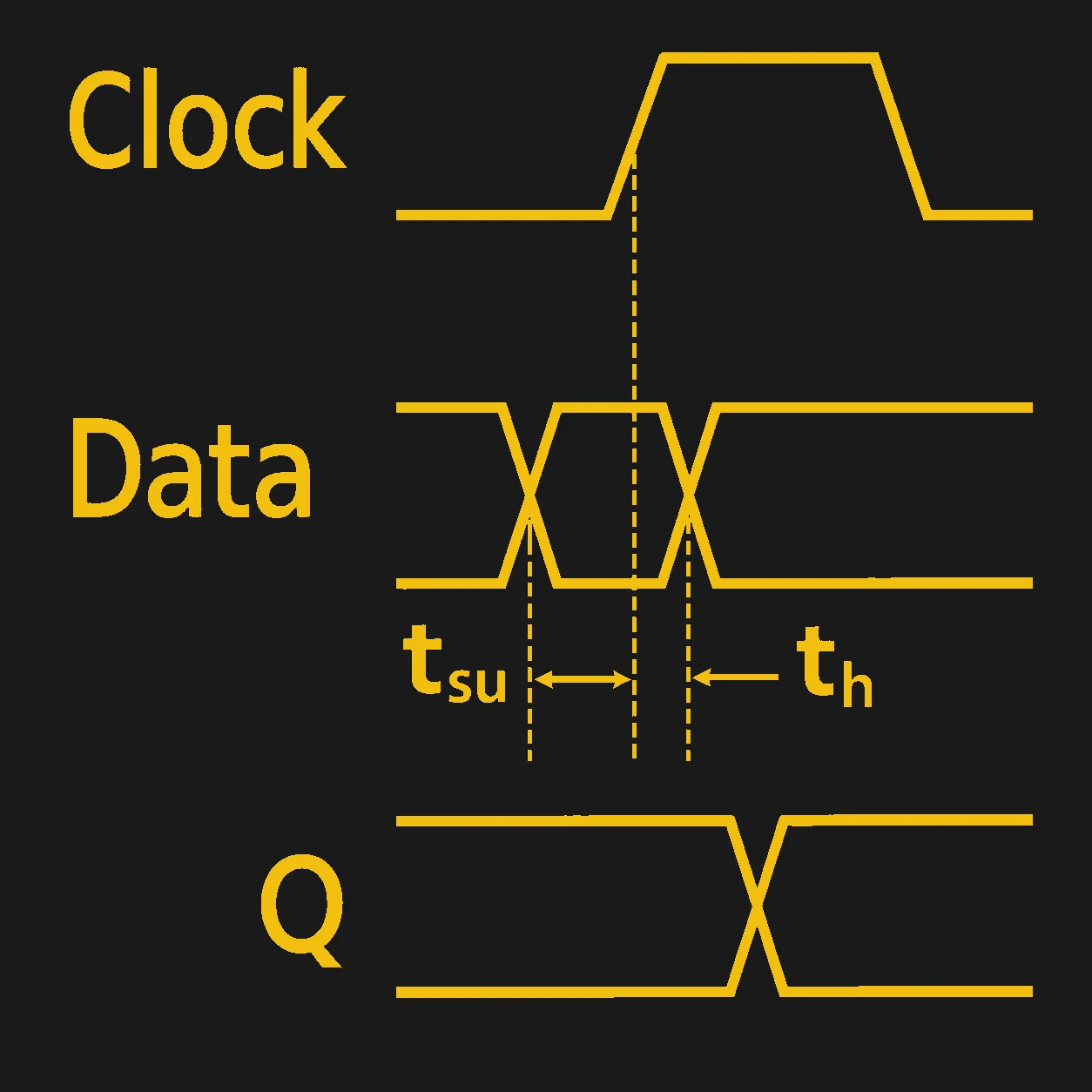

数据必须在建立时间和保持时间构成的窗口内保持稳定。

逻辑路径的延迟会影响最高时钟频率；跨时钟域或异步输入则更危险。常见做法是用几级触发器对异步信号做同步，即使第一级偶尔进入亚稳态，也不至于把不确定状态传遍整个系统。前面提到的 debounce 模块就承担了同步和消抖两项工作。

开始探测

理解了设计里的时钟、计数器、按钮同步和 UART 握手，就可以把关心的信号接到 GAO 上。下面两张图展示了分析仪的输出：一张是翻转 LED 的脉冲，在 27 MHz 采样时钟下它相当窄；另一张是串口数据，使用的是专门放慢的调试时钟。

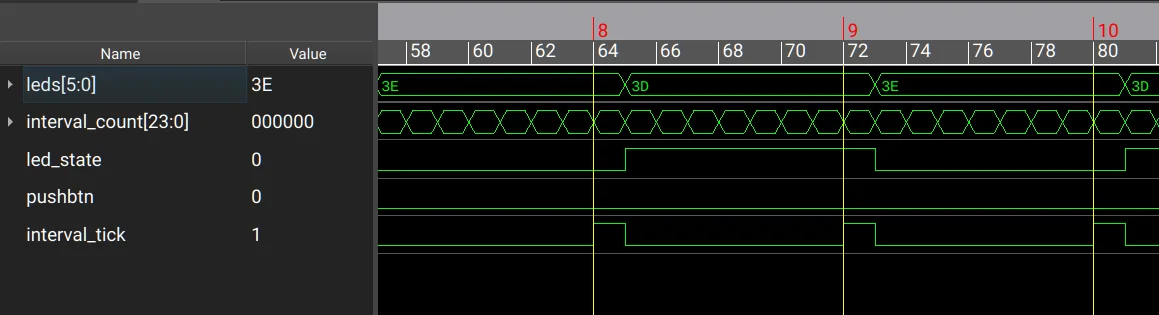

分段捕获的间隔逻辑，可以看到触发 LED 翻转的窄脉冲。

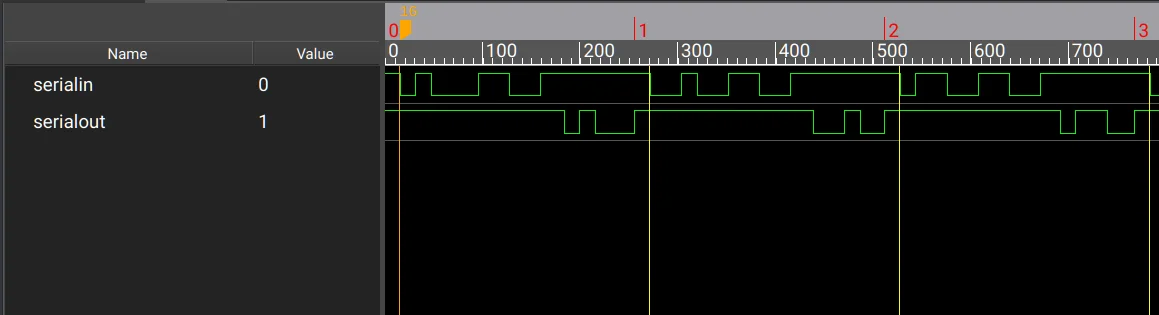

低速串行数据捕获，便于观察 UART 的位时序。

完整的配置与抓取过程见 演示视频，示例文件则放在 GitHub。下一步就可以按自己的设计改触发条件，把 GAO 变成排查时序问题的常用工具。
