世界最小电视游戏机：塞进天线插头跑《DOOM》

我们见过不少自制游戏机项目，其中很多都朝着「迷你主机」的方向努力。但 [RayTriangle] 的这个作品可能又把纪录往前推了一步：他把一整套能玩《DOOM》的电视游戏机连同电池，全都塞进了一只电视天线插头里。

天线插头变成主机外壳

他使用的是那种带螺钉端子的天线插头，原本用于把 300 欧姆平衡馈线匹配到 75 欧姆同轴电缆。换个角度看，它正好是一个极小的项目盒，而主机就安放在里面。

核心是一颗 ESP32-S3，通过蓝牙与手柄通信。作者还详细介绍了电视射频信号是怎么做出来的：针对每种颜色，用查表法生成相应相位的色度波形，再通过电阻梯形 DAC 合成出质量不错的复合视频信号；随后以一种相当「老派」的方式，把该信号调制到由 ESP 时钟发生器提供的载波上。

PAL、VHF 与可改进的画质

从演示视频来看，画面多少有些噪点，不过作者认为只要加一点滤波的「魔法」，这个问题应该能解决。目前的设计面向带 VHF 调谐器的 PAL 电视；如果发挥一点创造力，理论上也能扩展到 UHF 或 NTSC。

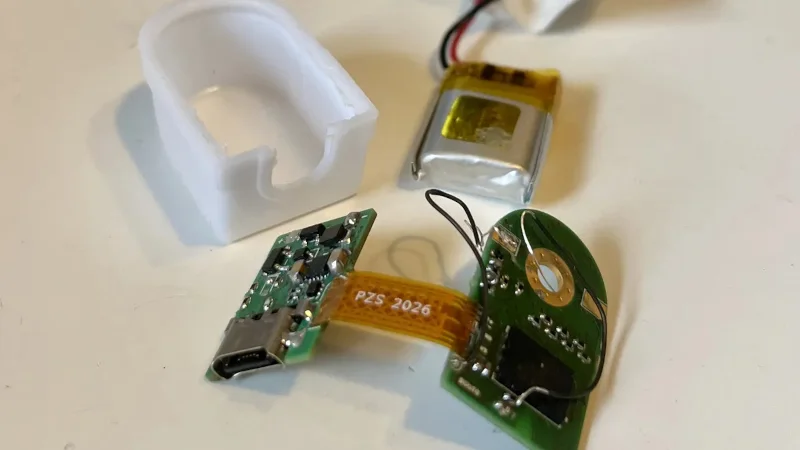

硬件方面，两块电路板分列电池两侧，中间用柔性 PCB 连接。

说实话，在 2026 年还通过模拟射频输入玩游戏，已经算是相当少见的使用场景，但能把整套系统压缩到如此小的空间里，这份巧思值得鼓掌。不知为何，它让人想起当年的世界最小 MIDI 合成器。

演示视频：Playing Doom on an antenna plug
